| Technicical Information |
| PC to PC Internet Phone |

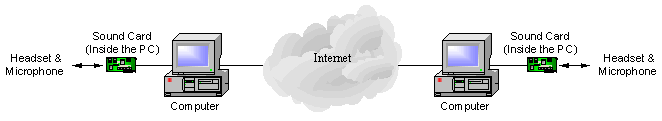

| 圖A為PC to PC網路電話原理流程圖,其步驟為:把麥克風與耳機(參附圖 01)的端子插入近端電腦的音效卡(如圖 02)再由電腦撥出電話號碼，經由gateway將聲音訊號即時壓縮轉換成網路的資料封包，再透過Internet傳送至對方的主機(遠端的internet phone Gateway)，並還原成聲音再透過麥克風與耳機讓對方聽到。 |
 |
| 圖A |
 |
 |
| 圖01 | 圖02 |
| Phone to Phone Internet Phone |
|

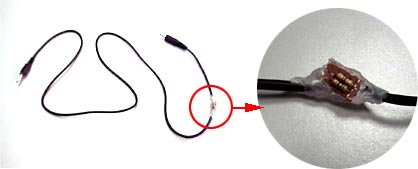

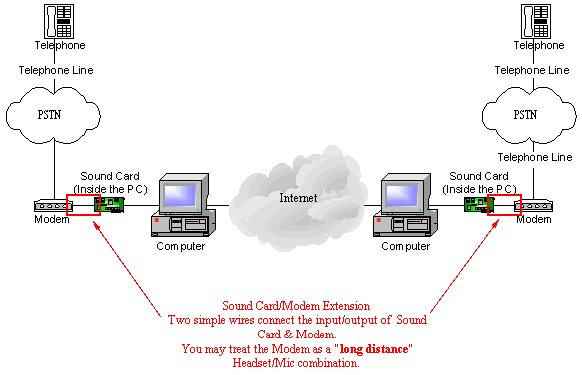

圖B為Phone to Phone網路電話的連接流程圖，由電話撥出電話號碼至PSTN,然後由Modem的SPK端輸出時，透過訊號衰減的連接線(參附圖B-01),將訊號輸入至音效卡的MIC輸入孔,再由音效卡的SPK端接一訊號衰減線到Modem的MIC端(參附圖B-02),最後透過Internet傳送至遠端的電腦,再經由與近端相同的音效卡、Modem連接步驟,即可達到Phone
to Phone網路電話的功能。 網路電話其原理為，由電話撥出電話號碼，經由gateway將聲音訊號即時壓縮轉換成網路的資料封包，再透過Internet傳送至對方的主機(遠端的internet phone Gateway)，並還原成聲音而透過一般電話讓方聽到。 |
 |
| 圖B |
 |
 |
| 圖B-01 | 圖B-02 |
 |
| 圖C |
| 1. 因音效卡和Modem的SPK端原本是輸出至喇叭,所以訊號較強,而我們是把音效卡和Modem

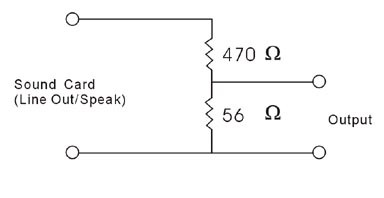

的SPK輸出端接至音效卡和Modem的MIC端,故因信號位準不同而必需把音效卡和Modem的輸出訊號做衰減至1/10再接至MIC。 2. 訊號衰減的電路圖(如圖C),如需要請參照附圖自行焊接。 3. 歡迎廠商合作,把此訊號衰減的功能內建在未來開發的音效卡、Modem上,以讓使用者有最便利的使用介面。 |
